W jaki sposób maszyna do walcowania gwintów z serwomotorem CNC może poprawić precyzję, produktywność i jakość gwintu

Podsumowanie artykułu: A Maszyna do walcowania gwintów z serwomotorem CNCjest przeznaczony dla producentów, którzy potrzebują dokładnego, powtarzalnego i wydajnego formowania gwintów.NERESoferuje serię NRS-25NC/NRS-15NC z wałkami napędzanymi serwo i ruchem posuwu, naciskiem walcowania do 30 ton i zakresem średnic gwintów φ3–φ80 mm. W tym artykule wyjaśniono zalety robocze, specyfikacje techniczne, zastosowania i kluczowe czynniki, które należy wziąć pod uwagę przy wyborze rozwiązania do walcowania gwintów CNC.

Spis treści

• Dlaczego technologia serwo CNC jest ważna w walcowaniu gwintów?
• Jakie są kluczowe cechy maszyny do walcowania gwintów z serwomotorem CNC?
• Jakie są główne specyfikacje techniczne?
• Jakie aplikacje może obsłużyć?
• Jakich korzyści mogą oczekiwać producenci?
• Jak wybrać odpowiednią maszynę do walcowania gwintów?
• Dlaczego konfiguracja maszyny ma znaczenie dla produkcji?
• Często zadawane pytania
• Wniosek

Dlaczego technologia serwo CNC jest ważna w walcowaniu gwintów?

Walcowanie gwintów to proces formowania na zimno, podczas którego hartowane matryce wywierają nacisk na obrabiany przedmiot w celu utworzenia gwintu bez wycinania materiału. Dla producentów produkujących precyzyjne elementy złączne, wały, śruby, elementy ślimakowe i inne części gwintowane, niezbędna jest dokładna kontrola ruchu rolek i posuwu.

Walcarka do gwintów z serwomotorem CNC usprawnia ten proces, wykorzystując serwomotory do sterowania wałami rolek i ruchem posuwu. Zgodnie ze specyfikacjami NERES oba wałki są napędzane serwo, podczas gdy wał podający również wykorzystuje serwo sterowanie. Taka konfiguracja zapewnia bardziej skoordynowany system ruchu dla wymagających operacji formowania gwintów.

W porównaniu z podstawową konfiguracją mechaniczną, sterowanie serwo CNC może ułatwić zarządzanie i powtarzanie parametrów produkcji. Jest to szczególnie cenne, gdy producenci potrzebują stabilnych parametrów wymiarowych w powtarzających się partiach produkcyjnych.

Dla kupujących poszukujących maszyny do walcowania gwintów z serwomotorem CNC najważniejsze kwestie obejmują wymiary przedmiotu obrabianego, skok gwintu, nacisk walcowania, prędkość wrzeciona, konfigurację matrycy i wymaganą metodę produkcji.

Jakie są kluczowe cechy maszyny do walcowania gwintów z serwomotorem CNC?

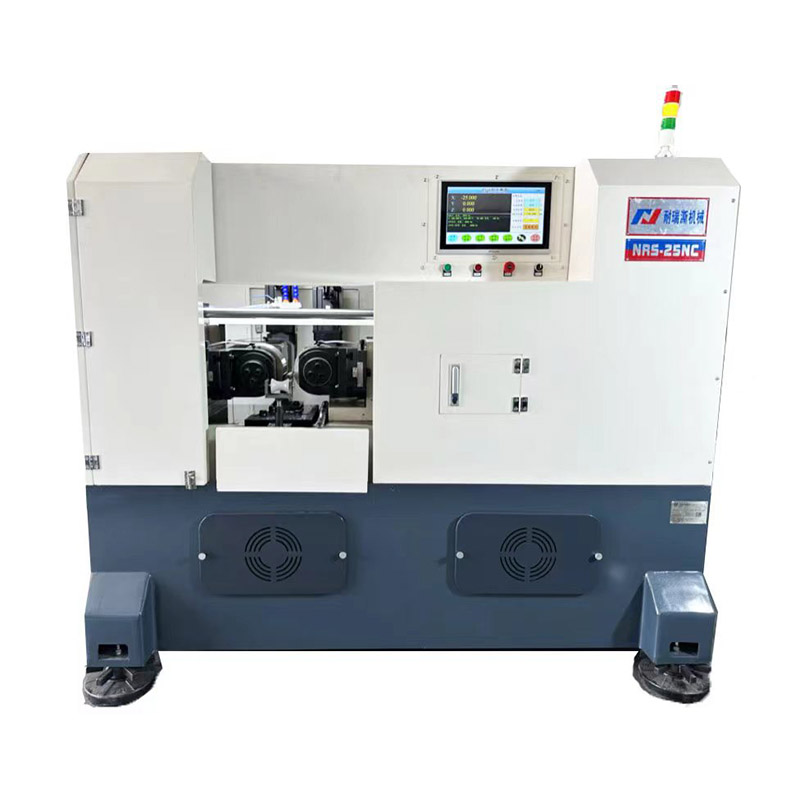

Seria NERES NRS-25NC/NRS-15NC łączy technologię serwonapędu ze sztywną konstrukcją gwintowaną. Jego konstrukcja jest przystosowana zarówno do powszechnie stosowanych gwintów trójkątnych, jak i do szerszej gamy specjalistycznych profili zębów, w zależności od wybranych matryc walcowniczych i rysunku detalu.

• Napęd serwosilnika:Wałki rolek i ruch posuwu sterowane są za pomocą serwomotorów.
• Wysoka siła toczenia:Maksymalny nacisk walcowania sięga 30 ton.
• Szeroki zakres obrabianych przedmiotów:Średnice zewnętrzne gwintów tocznych wahają się od φ3 do φ80 mm.
• Elastyczne możliwości pitch:W podanych specyfikacjach obsługiwane są skoki gwintów od 0,6 do 8,0 mm.
• Zmienna prędkość wrzeciona:Prędkość wrzeciona jest regulowana w zakresie od 10 do 60 obr/min z płynną regulacją prędkości.
• Wiele możliwości formowania:W zależności od rysunku i konfiguracji rolek maszyna może obrabiać zęby ślimakowe, zęby trapezowe, profile związane ze śrubą kulową, radełkowanie i rowki toczne.

To połączenie sprawia, że ​​maszyna jest odpowiednia dla producentów poszukujących elastycznej platformy, a nie sprzętu ograniczonego do jednej standardowej geometrii gwintu.

Jakie są główne specyfikacje techniczne?

Specyfikacje techniczne mają kluczowe znaczenie przy ocenie, czy maszyna nadaje się do konkretnej linii produkcyjnej. Poniższa tabela podsumowuje opublikowane specyfikacje modelu serwomotoru CNC NERES.

W przypadku walcowania z posuwem powszechnie stosowanych gwintów trójkątnych 55° i 60° opublikowana specyfikacja wskazuje przedmioty obrabiane o średnicy do φ80 mm, przy maksymalnym skoku 8,0 mm i maksymalnej długości 150 mm. Walcowanie przelotowe jest również dostępne dla powszechnie stosowanych gwintów trójkątnych 55° i 60° o skoku do 8,0 mm, pod warunkiem odpowiedniej konfiguracji.

Jakie aplikacje może obsłużyć?

Jedną z głównych zalet walcowania gwintów sterowanego serwo jest jego zdolność do spełnienia różnych wymagań w zakresie formowania poprzez odpowiedni dobór matryc i konfigurację maszyny.

Typowe możliwości przetwarzania obejmują:

• Gwinty trójkątne 55° i 60°
• Profile zębów robaka
• Trapezowe profile zębów
• Zastosowania walcowania związane ze śrubami kulowymi
• Operacje radełkowania
• Toczące się rowki
• Inne niestandardowe kształty zębów na podstawie rysunków technicznych

Rzeczywistą zdolność przetwarzania należy zawsze potwierdzić na podstawie rysunku przedmiotu obrabianego, materiału, wymaganego profilu gwintu, konstrukcji matrycy, średnicy, skoku i metody produkcji. Jest to szczególnie ważne w przypadku specjalistycznych komponentów, gdzie standardowe wymiary gwintów mogą nie mieć zastosowania.

Jakich korzyści mogą oczekiwać producenci?

1. Bardziej kontrolowany ruch

Wały rolkowe napędzane serwo zapewniają skoordynowaną kontrolę ruchu. Może to pomóc producentom w ustaleniu powtarzalnych warunków przetwarzania podczas produkcji partii podobnych komponentów.

2. Elastyczne parametry produkcji

Zakres prędkości wrzeciona 10–60 obr./min z płynną regulacją umożliwia dostosowanie parametrów produkcyjnych do wymagań obrabianego przedmiotu i formowania.

3. Wysoka zdolność formowania

Dzięki maksymalnemu naciskowi walcowania wynoszącemu 30 ton maszyna jest przeznaczona do wymagających zastosowań w zakresie formowania na zimno. Połączenie siły toczenia i ruchu sterowanego serwomechanizmem stanowi podstawę stabilnej produkcji elementów gwintowanych o odpowiednich rozmiarach.

4. Wiele opcji przetwarzania

Producenci niekoniecznie potrzebują oddzielnego sprzętu do każdego rodzaju operacji formowania zębów. Dzięki odpowiednim rolkom i zatwierdzeniu inżynieryjnemu jedna platforma może obsługiwać różne profile, w tym gwinty, radełkowanie i rowki toczne.

5. Nadaje się do produkcji przemysłowej

Solidna konstrukcja maszyny, napęd rolkowy o mocy 11 kW, układ napędowy o mocy 5,5 kW i wymiary około 2100 × 1600 × 2100 mm sprawiają, że nadaje się ona do przemysłowych środowisk produkcyjnych, w których ważna jest stabilność i powtarzalność sprzętu.

Jak wybrać odpowiednią maszynę do walcowania gwintów?

Wybór maszyny w oparciu wyłącznie o maksymalne ciśnienie lub moc silnika może skutkować nieodpowiednią konfiguracją. Bardziej niezawodny proces zakupu rozpoczyna się od rzeczywistych wymagań dotyczących komponentów.

1. Zdefiniuj średnicę przedmiotu obrabianego:Potwierdź minimalną i maksymalną średnicę półwyrobu wymaganą do produkcji.
2. Potwierdź skok gwintu:Porównaj wymagany skok z obsługiwanym zakresem maszyny.
3. Określ metodę walcowania:Zdecyduj, czy właściwe jest walcowanie z podawaniem czy przelotowym.
4. Sprawdź geometrię gwintu:Standardowe gwinty trójkątne i specjalistyczne profile mogą wymagać różnych matryc i konfiguracji.
5. Oceń wielkość produkcji:Produkcja wielkoseryjna może w większym stopniu skorzystać na sterowaniu CNC i integracji zautomatyzowanego podawania.
6. Sprawdź wymiary maszyny:Zapewnij wystarczającą przestrzeń warsztatową dla maszyny, dostępu operatora, transportu materiałów i konserwacji.
7. Omów rysunek z producentem:W przypadku komponentów niestandardowych potwierdzenie techniczne przed zakupem może zmniejszyć ryzyko konfiguracji.

NERES pozycjonuje się jako chiński producent i dostawca maszyn do walcowania gwintów, matryc do walcowania gwintów, narzędzi do gwintowania i powiązanego sprzętu. Jej portfolio produktów obejmuje również automatyczne maszyny do walcowania gwintów CNC i inne rozwiązania w zakresie kształtowania gwintów.

Dlaczego konfiguracja maszyny ma znaczenie dla produkcji?

Wydajność walcowania gwintów zależy od czegoś więcej niż samej maszyny. Zależność pomiędzy maszyną, matrycami walcowniczymi, materiałem przedmiotu obrabianego, średnicą półwyrobu, smarowaniem, geometrią gwintu i parametrami obróbki określa wynik końcowy.

Na przykład ta sama maszyna może wymagać różnych konstrukcji rolek przy przejściu z konwencjonalnego gwintu trójkątnego na specjalistyczny profil zęba. Podobnie zmiana materiału przedmiotu obrabianego lub skoku gwintu może wymagać dostosowania parametrów.

Dlatego profesjonalny dostawca powinien ocenić rysunek komponentu przed zaleceniem ostatecznej konfiguracji. To podejście zorientowane na inżynierię jest szczególnie przydatne dla nabywców zaopatrujących się w niestandardowe maszyny do walcowania gwintów z fabryki w Chinach.

NERES twierdzi, że oferowane przez nią rozwiązania CNC do walcowania gwintów można dostosować do wymagań klienta i zapewnia wsparcie techniczne w zakresie wyboru odpowiedniego sprzętu.

Często zadawane pytania

Co to jest maszyna do walcowania gwintów z serwomotorem CNC?

Jest to sterowana CNC maszyna do formowania gwintów, która wykorzystuje serwosilniki do napędzania wałów rolek i ruchu posuwu. Seria NERES NRS-25NC/NRS-15NC jest przeznaczona do walcowania gwintów i innych operacji formowania, takich jak radełkowanie i walcowanie rowków, w zależności od konfiguracji rolek.

Jaką średnicę gwintu może obrabiać maszyna NERES?

Opublikowana specyfikacja podaje zakres średnic zewnętrznych gwintów tocznych φ3–φ80 mm, przy zakresie podziałki gwintów tocznych 0,6–8,0 mm.

Jaki jest maksymalny nacisk toczenia?

Maksymalny podany nacisk walcowania wynosi 30 ton. Rzeczywiste warunki przetwarzania należy ocenić w zależności od przedmiotu obrabianego, materiału, geometrii gwintu i matryc walcowniczych.

Czy ta maszyna może obrabiać specjalne profile zębów?

Tak. Według producenta maszyna może obrabiać zęby ślimakowe, zęby trapezowe, profile związane ze śrubami kulowymi, radełkowanie, rowki toczne i inne kształty zębów, jeśli wymagana konfiguracja zostanie określona na podstawie rysunku przedmiotu obrabianego.

Co powinienem podać prosząc o wycenę?

Aby uzyskać dokładne zalecenia, kupujący powinni podać rysunek przedmiotu obrabianego, materiał, średnicę półwyrobu, średnicę gotowego gwintu, skok, długość gwintu, wymaganą wielkość produkcji i preferowaną metodę walcowania. Szczegóły te pozwalają dostawcy na dokładniejszą ocenę konfiguracji maszyny i odpowiednich matryc walcowniczych.

Wniosek

Maszyna do walcowania gwintów z serwomotorem CNC może być cenną inwestycją dla producentów poszukujących kontrolowanego formowania, powtarzalnego przetwarzania, elastycznej produkcji gwintów i wydajności walcowania na poziomie przemysłowym. Seria NERES NRS-25NC/NRS-15NC obsługuje gwinty toczne o średnicach φ3–φ80 mm, skokach 0,6–8,0 mm, bezstopniową prędkość wrzeciona 10–60 obr./min i nacisk walcowania do 30 ton.

Jeśli oceniasz maszynę pod kątem standardowych gwintów, specjalistycznych profili zębów, radełkowania lub innych wymagań dotyczących precyzyjnego formowania, najlepszym podejściem jest dopasowanie konfiguracji maszyny do rzeczywistych rysunków komponentów i celów produkcyjnych.Skontaktuj się z namize specyfikacją przedmiotu obrabianego i wymaganiami produkcyjnymi, aby omówić odpowiednie rozwiązanie maszyny do walcowania gwintów z serwomotorem CNC firmy NERES.
