Jak maszyny do walcowania gwintów CNC poprawiają jakość gwintów i wydajność produkcji

Maszyny do walcowania gwintów CNC mogą poprawić konsystencję nici, wydajność produkcji i wykorzystanie materiału, gdy maszyna, matryce do walcowania, materiał przedmiotu obrabianego i system podawania są prawidłowo dopasowane. Bazując na naszym doświadczeniu w Dongguan Neres Hardware Machinery Co., Ltd. (NERES), walcowanie gwintów jest szczególnie odpowiednie do śrub, wkrętów, elementów złącznych, prętów gwintowanych, rur pustych i innych komponentów, które wymagają powtarzalnych wymiarów gwintów i stabilnej produkcji na dużą skalę.

Zawartość

• Jak walcowanie gwintów CNC poprawia jakość gwintów
• Jak walcowanie gwintów CNC poprawia wydajność produkcji
• Dlaczego matryce do walcowania gwintów mają znaczenie
• Zastosowania maszyn do walcowania gwintów CNC
• Walcowanie gwintów a tradycyjne wycinanie gwintów
• Dlaczego w firmie NERES stosujemy technologię walcowania gwintów CNC
• Często zadawane pytania

Jak walcowanie gwintów CNC poprawia jakość gwintów

Kiedy oceniamy proces walcowania gwintów, jakość gwintu nie jest określana wyłącznie przez maszynę. Zwykle patrzymy łącznie na materiał przedmiotu obrabianego, średnicę półwyrobu, specyfikację gwintu, metodę walcowania, matryce walcownicze, dokładność maszyny i konsystencję podawania.

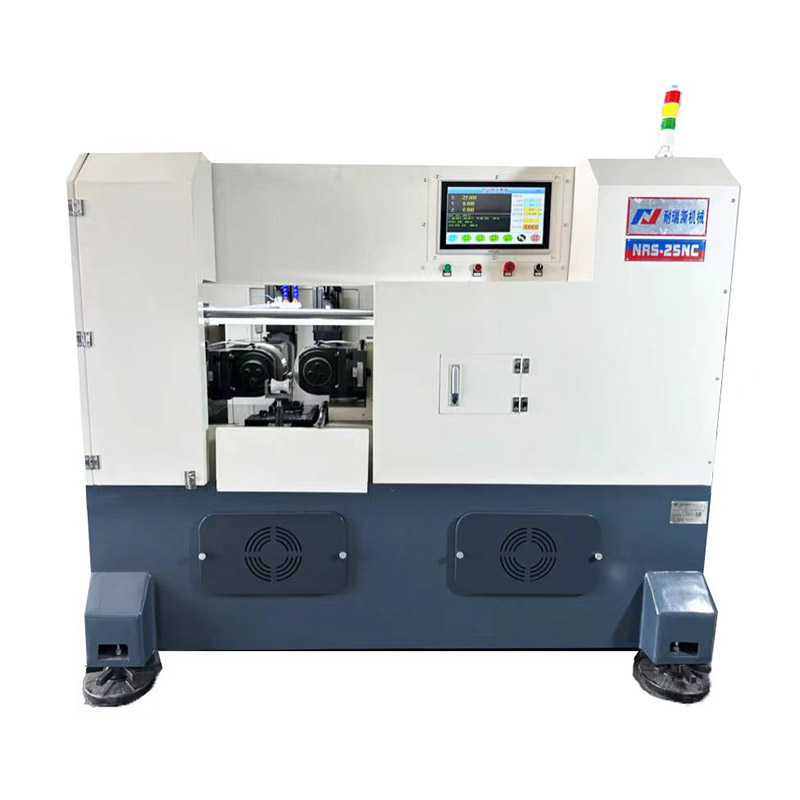

A Maszyna do walcowania gwintów CNCformuje gwint poprzez zastosowanie kontrolowanego nacisku za pomocą hartowanych matryc do walcowania gwintów. Zamiast usuwać materiał za pomocą narzędzia tnącego, materiał jest przemieszczany i formowany w wymagany profil gwintu.

W przypadku odpowiednich materiałów i zastosowań ten proces formowania może zapewnić bardziej spójny profil gwintu i wykończenie powierzchni, zwłaszcza gdy te same części muszą być produkowane wielokrotnie.

Współczynnik jakości	Efekt walcowania gwintów	Co sprawdzamy na produkcji
Profil wątku	Materiał formowany jest na profilu matrycy	Profil matrycy, średnica przedmiotu obrabianego i ustawienie
Spójność wątku	Powtarzalne warunki formowania zapewniają spójność partii	Konfiguracja maszyny, parametry podawania i walcowania
Stan powierzchni	Odpowiednie walcowanie może wytworzyć gładko uformowaną powierzchnię gwintu	Materiał, stan matrycy i smarowanie
Dokładność wymiarowa	Kontrolowana geometria matrycy pomaga zachować wymiary gwintu	Rozmiar półfabrykatu, dokładność matrycy i wyniki pomiarów

Jak maszyny do walcowania gwintów CNC poprawiają wydajność produkcji

Wydajność produkcji oznacza dla nas coś więcej niż tylko zwiększenie prędkości maszyny. Maszyna jest wydajna tylko wtedy, gdy potrafi utrzymać stabilną jakość, jednocześnie ograniczając ręczną obsługę, problemy z konfiguracją, odrzucone części i niepotrzebne straty materiału.

Nasze maszyny do walcowania gwintów CNC można skonfigurować z automatycznymi urządzeniami podającymi. Jest to szczególnie przydatne w przypadku powtarzalnej produkcji śrub, wkrętów, elementów złącznych i prętów gwintowanych, gdzie ręczne ładowanie może stanowić znaczną część całkowitego czasu produkcji.

W zależności od komponentu i wymaganego kształtu gwintu, nasz sprzęt może przetwarzać części metodami walcowania promieniowego lub osiowego. Dzięki odpowiedniemu kołowi tocznemu i oprzyrządowaniu możemy obrabiać standardowe śruby, a także specjalnie zaprojektowane śruby i drążki kierownicze.

1. Automatyczne podawanie ogranicza konieczność ręcznego przenoszenia

W przypadku produkcji wielkoseryjnej konsystencja paszy wpływa bezpośrednio na stabilność produkcji. Automatyczny podajnik może w sposób ciągły dostarczać detale do walcarki do gwintów, zmniejszając potrzebę ładowania każdej części przez operatora indywidualnie.

Produkujemy również automatyczne podajniki do walcarek i szlifierek do gwintów. Odpowiednie dopasowanie systemu podawania do maszyny i geometrii przedmiotu obrabianego może pomóc w skróceniu przestojów i ułatwić zarządzanie procesem produkcyjnym.

2. Sterowanie CNC pomaga utrzymać powtarzalne warunki przetwarzania

Sterowanie CNC jest przydatne, gdy trzeba odtworzyć tę samą specyfikację gwintu w dużej partii. Po ustaleniu prawidłowych parametrów i narzędzi operator może utrzymać bardziej spójną procedurę przetwarzania, zamiast całkowicie polegać na ręcznej regulacji.

W praktycznej produkcji nadal zalecamy sprawdzenie pierwszych sztuk i monitorowanie procesu, zamiast zakładać, że samo sterowanie CNC gwarantuje jakość. Zużycie narzędzia, zmienność materiału i nieprawidłowe wymiary półwyrobu mogą w dalszym ciągu mieć wpływ na gotowy gwint.

3. Walcowanie gwintów może zmniejszyć straty materiału

Walcowanie gwintów tworzy gwint poprzez przemieszczanie materiału, a nie odcinanie dużej ilości materiału. W przypadku odpowiednich detali może to poprawić wykorzystanie materiału w porównaniu z procesami obróbki, które usuwają materiał w celu utworzenia gwintu.

Staje się to bardziej istotne w przypadku produkcji dużych ilości elementów złącznych lub elementów gwintowanych, ponieważ nawet niewielka redukcja strat materiałowych może stać się znacząca w dłuższej perspektywie produkcyjnej.

Dlaczego matryce do walcowania gwintów mają znaczenie

Z naszego doświadczenia wynika, że ​​matryca walcownicza jest jednym z najważniejszych czynników wpływających na ostateczny wynik gwintu. Wysokiej jakości maszyna nie jest w stanie zrekompensować źle zaprojektowanej lub zużytej matrycy.

W NERES niezależnie przetwarzamy i produkujemy różne typymatryce do walcowania gwintówi tłoczniki. Nasz asortyment narzędzi obejmuje różne profile gwintów i zastosowania, w tym:

• Standardowe gwinty trójkątne
• Wątki lotnicze MJ
• Nici robaka
• Gwinty trapezowe
• Splajny
• Gwinty proste
• Profile siatkowe
• Profile krzyżowe
• Nici PT
• Gwinty rurowe NPT

Zwykle wybieramy matrycę zgodnie ze specyfikacją gwintu, geometrią przedmiotu obrabianego, materiałem i wymaganą metodą walcowania. W przypadku komponentów specjalnych rozwój narzędzi jest często ważniejszy niż zwykły wybór większej i szybszej maszyny.

Zastosowania maszyn do walcowania gwintów CNC

Walcowanie gwintów CNC jest powszechnie stosowane tam, gdzie producenci potrzebują powtarzalnych gwintów na dużej liczbie komponentów. W firmie NERES nasze maszyny i narzędzia są wykorzystywane do zastosowań obejmujących produkcję elementów złącznych, komponentów samochodowych, części związanych z lotnictwem i innymi komponentami przemysłowymi.

Aplikacja	Typowe komponenty	Kluczowe wymaganie
Produkcja elementów złącznych	Śruby, wkręty, pręty gwintowane	Stabilne wymiary gwintu i powtarzalność
Części samochodowe	Specjalne śruby i elementy gwintowane	Stała produkcja i odpowiednie oprzyrządowanie
Produkcja związana z przemysłem lotniczym	Specjalistyczne elementy gwintowane	Dokładny profil gwintu i kontrolowane przetwarzanie
Puste elementy	Puste rury i części rurowe	Odpowiedni trójosiowy sprzęt walcowniczy

Walcowanie gwintów a tradycyjne wycinanie gwintów

Nie uważamy walcowania gwintów za uniwersalny zamiennik nacinania gwintów. Prawidłowy proces zależy od materiału, geometrii elementu, specyfikacji gwintu, wielkości produkcji i wymaganych tolerancji.

Czynnik	Walcowanie gwintów	Cięcie nici
Usuwanie materiału	Tworzy gwint poprzez przemieszczenie materiału	Usuwa materiał w celu utworzenia gwintu
Wielkość produkcji	Dobrze nadaje się do powtarzalnej produkcji wielkoseryjnej	Może być odpowiedni do obróbki małej objętości lub obróbki elastycznej
Obróbka	Wymaga matryc walcujących dostosowanych do konkretnego zastosowania	Używa narzędzi skrawających lub narzędzi do formowania gwintów
Przydatność materiału	Zależy w dużym stopniu od plastyczności materiału i konstrukcji przedmiotu obrabianego	Może dostosować się do szerszego zakresu warunków obróbki
Spójność produkcji	Wysoka powtarzalność, gdy maszyna, matryca i półfabrykat są prawidłowo dopasowane	Zależy od parametrów skrawania, oprzyrządowania i stanu maszyny

Producentowi produkującemu tysiące lub więcej podobnych elementów gwintowanych zwykle zalecamy ocenę walcowania gwintów, ponieważ potencjalny wzrost wydajności i wykorzystania materiału może uzasadniać inwestycję w dedykowane narzędzia i sprzęt.

Dlaczego w firmie NERES stosujemy technologię walcowania gwintów CNC

Dongguan Neres Hardware Machinery Co., Ltd. (NERES)jest producentem i dostawcą w mieście Chang'an, Dongguan, Guangdong, Chiny. Koncentrujemy się na maszynach do walcowania gwintów, matrycach do walcowania gwintów, elementach maszyn do walcowania gwintów i powiązanym sprzęcie do obróbki gwintów.

W naszej ofercie znajdują się urządzenia o wysokiej precyzjiMaszyny do walcowania gwintów CNC, hydrauliczne maszyny do walcowania gwintów, mechaniczne dwuosiowe walcarki do gwintów, trójosiowe maszyny do walcowania gwintów do rur drążonych oraz małe dwuosiowe walce do gwintów. Zajmujemy się również opracowywaniem urządzeń automatycznego podawania do walców do gwintów i szlifierek.

Wybór maszyny nie jest czymś, co zalecamy robić wyłącznie z katalogu. Przed zaproponowaniem modelu nasz zespół techniczny zwykle musi poznać obrabiany przedmiot, specyfikację gwintu, materiał, wielkość produkcji, metodę walcowania i wymagany poziom automatyzacji. Pomaga nam to określić, czy odpowiednia jest standardowa maszyna, czy też wymagana jest konfiguracja dostosowana do indywidualnych potrzeb.

Posiadamy także sprzęt do precyzyjnych pomiarów i obróbki, m.in. urządzenia do szlifowania gwintów firmy REISHAUER, urządzenia do szlifowania i obwiedniowania, tokarki CNC, projektor Swiss White Horse oraz trójwymiarowy system pomiarowy japońskiej firmy Mitutoyo. Możliwości te wspierają naszą pracę przy produkcji maszyn i produkcji matryc do walcowania gwintów.

Klientom, którzy potrzebują wsparcia technicznego po instalacji, nasi profesjonalni technicy mogą pomóc w obsłudze maszyny, wyborze oprzyrządowania i problemach związanych z produkcją. Zapewniamy także bieżące wsparcie techniczne i posprzedażowe.

Jeśli oceniasz AMaszyna do walcowania gwintów CNCw przypadku śrub, wkrętów, elementów złącznych, prętów gwintowanych lub innych elementów przemysłowych możesz przesłać nam rysunek przedmiotu obrabianego, materiał, specyfikację gwintu i przewidywaną wielkość produkcji. Następnie możemy omówić odpowiedni typ maszyny, metodę walcowania, oprzyrządowanie i konfigurację automatycznego podawania.

Często zadawane pytania

Do czego służy walcarka do gwintów CNC?

Walcarka do gwintów CNC służy do formowania gwintów zewnętrznych na elementach takich jak śruby, wkręty, elementy złączne i pręty gwintowane. Dzięki odpowiednim matrycom walcowniczym może również obrabiać specjalne profile gwintów i inne formy, takie jak wielowypusty.

Czy walcowanie gwintów poprawia jakość gwintu?

W przypadku odpowiednich materiałów i prawidłowo zaprojektowanego oprzyrządowania walcowanie gwintów może zapewnić spójne profile gwintów i dobre warunki powierzchni. Rzeczywisty wynik zależy od materiału, średnicy półfabrykatu, dokładności matrycy, konfiguracji maszyny i parametrów walcowania.

Czy maszyny do walcowania gwintów CNC mogą przetwarzać puste rury?

Tak. NERES produkuje trójosiową walcarkę do gwintów specjalnie do zastosowań w rurach drążonych. Konfigurację maszyny należy dobrać odpowiednio do wymiarów rur, wymagań materiałowych i gwintowych.

Czy maszynę można wyposażyć w automatyczny podajnik?

Tak. Nasze maszyny do walcowania gwintów CNC mogą być wyposażone w automatyczne urządzenia podające. Automatyczne podawanie jest szczególnie przydatne w przypadku produkcji powtarzalnej, ponieważ ogranicza ręczne ładowanie i pomaga utrzymać ciągły cykl produkcyjny.

Jak wybrać odpowiednią maszynę do walcowania gwintów CNC?

Zalecamy zacząć od przedmiotu obrabianego, a nie od modelu maszyny. Ważne informacje obejmują materiał, średnicę zewnętrzną, rodzaj gwintu, długość gwintu, kształt części, wielkość produkcji, wymaganą dokładność i to, czy wymagane jest automatyczne podawanie. Na podstawie tych szczegółów można określić odpowiedni typ maszyny, metodę walcowania i matryce.

Czy NERES produkuje matryce do walcowania gwintów?

Tak. NERES samodzielnie produkuje różnego rodzaju matryce do walcowania gwintów i tłoczniki, w tym matryce do profili gwintów trójkątnych, MJ lotniczych, ślimakowych, trapezowych, wielowypustowych, PT i NPT.
